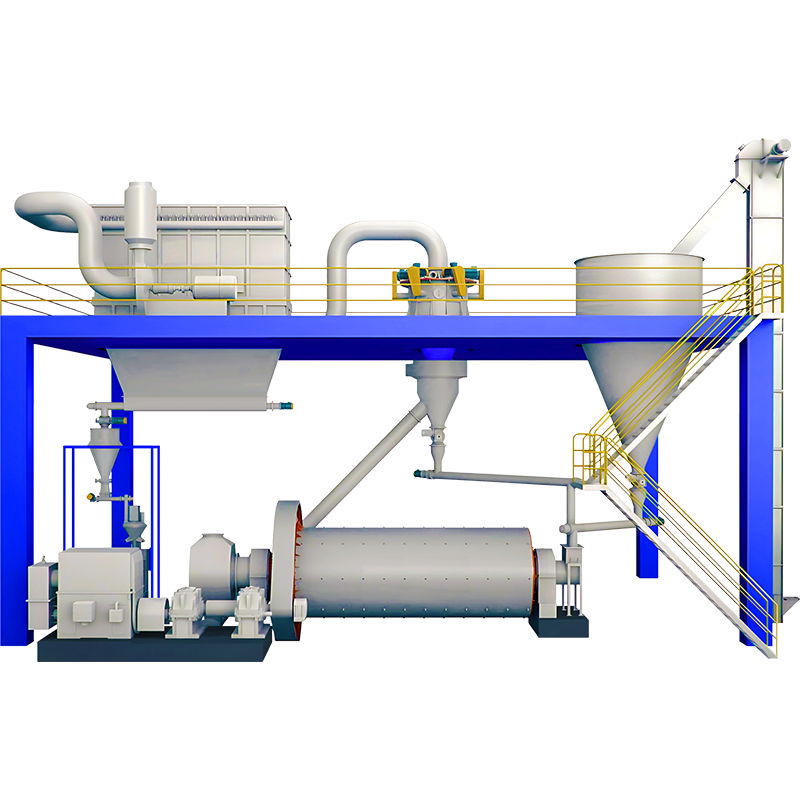

球磨分級生產線

物料經粗破后，經可控加料裝置加入球磨機，磨機內的研磨介質憑借磨機旋轉時所獲得的動能對物料進行反復的沖擊、研磨粉碎，粉碎后的物料經球磨機尾部排到吸氣罐內，由負壓輸送到分級機內部進行分級，合格的細粉由旋風收集器或除塵器收集，經過分級后的粗顆粒由分級機的下端排出，經輸料管重新進入球磨機進行粉碎。

細度：

800~6000目

產能：

0.35~11t/h

場景：

設備適用于化工、礦物、冶金、磨料、陶瓷、耐火材料、醫藥、農藥、食品、新材料等行業領域，可為碳酸鈣(方解石、大理石、石灰石、白堊)、重晶石、高嶺土、白云石、菱鎂石、氧化鋁、礦渣、鋼渣、二氧化硅、石英、硅微粉、超細水泥等物料磨粉。

微信客服

銷售熱線: 400-891-3959

產品概述

01產品定義

球磨分級生產線由球磨機和氣流分級機兩個主要設備組成。其中，球磨機通過添加磨料和液體，使磨體在旋轉的過程中對原料進行摩擦和撞擊，從而達到研磨的效果。而氣流分級機則采用氣力輸送的方式，將粉體經過特定的噴嘴，產生高速氣流，從而將粉體分為不同粒度等級。

02功能特性

粒度控制精度高：球磨分級生產線能夠對產品顆粒大小進行有效控制，粒度控制精度高，能夠滿足客戶不同尺寸需求。

生產效率高：球磨分級生產線能夠同時完成原料的研磨和分類，不僅可以提高生產流程的效率，還可以降低生產成本。

產品質量穩定：通過球磨分級生產線的處理，產品顆粒分布均勻，產品質量穩定，從而提高用戶的滿意度。

應用范圍廣：球磨分級生產線可以應用于多個行業，包括電子材料、陶瓷制品、醫藥制品等，具有廣泛的市場需求。

技術特點

特殊設計

球磨機特殊設計，符合需求細度

精確配比

定量噴入研磨劑，提高產品性能

實時檢測

帶有速度傳感器，實時測量、評價

自動控制系統

全線采用自動控制系統，穩定負載

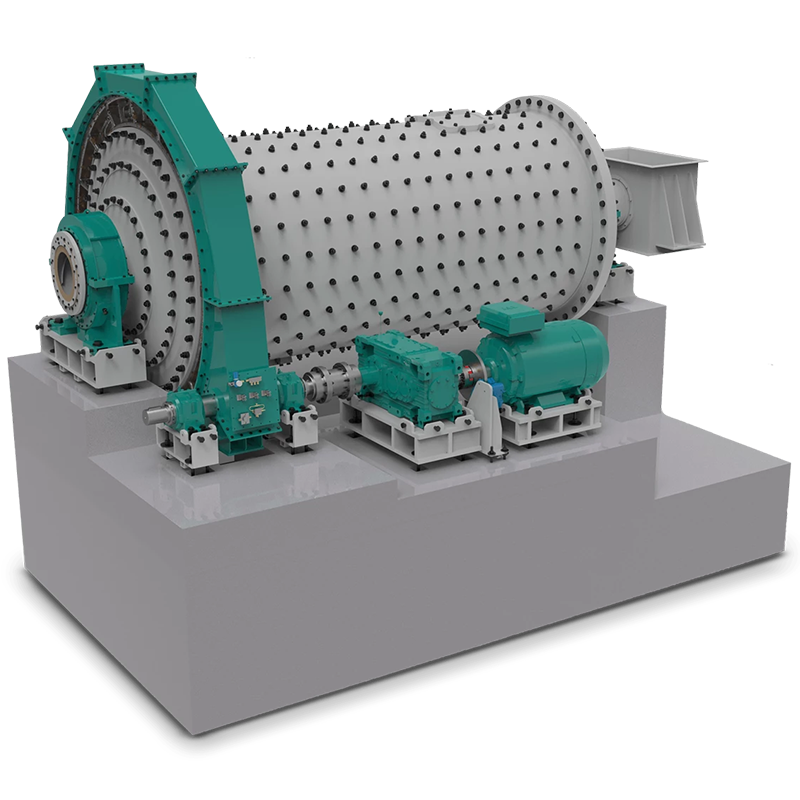

球磨機采用特殊設計和適當配比的研磨介質，達到理想的研磨細度；
篦板式出料，出料通暢，筒體不需要冷卻；
對球磨機的進料采取連續控制，保證給料的穩定性，達到最高的研磨效率；
通過計量泵定量噴入研磨助劑，保證精確配比，提高研磨效率和產品性能的穩定性；
利用單臺或多臺分級機的不同組合，可同時生產不同細度的產品，或按照需求隨時改變產品規格，具有更大的靈活性；
分級機帶有速度傳感器和控制系統，對氣溫、風壓、風量及過濾器壓差進行測量、評價和補償，保證產品質量的穩定性；
料倉采用高質量的料位指示器，確保生產流程的全自動控制；
輸送系統按DIN和ISO標準制造，具有高度穩定性；
全線采用自動控制系統，達到設備的穩定負載，確保低能耗。

產品參數

設備型號

GKQM1830

進料粒度

≤30mm

成品粒度

D50:2~45μm

外形尺寸

11080 × 7600 × 11150(mm)

產量

0.9~2.7t/h

主機功率

220kW

參數對照表

球磨機型號	GKQM1830	GKQM2200	GKQM2400	GKQM2600	GKQM2800	GKQM3000
球磨機功率kW	220	320	450	630	710	800
分級機型號	1臺FW630/4	1臺FW630/6	2 臺FW630/4	1臺FW630/6	1臺 FW800/4+1臺 FW800/6	2臺FW800/6
分級機功率kW	192	290	384	580	670	764
粗破系統功率kW	37	55	65	90	90	110
輸送包裝功率kW	11	22	22	30	37	37
空壓機功率kW	18.5	30	45	55	75	90
D97:15μm產能t/h	2.7	4.0	5.4	8.0	9.4	11
D97:10μm產能t/h	2.0	3.0	4.0	6.0	7.0	8.0
D97:5μm產能t/h	0.9	1.3	1.8	2.7	3.0	3.6

* 數據以碳酸鈣為例，生產能力與原料的粒度、比重、硬度、水分等指標密切相關，數據僅供參考，具體信息請參照產品實物或產品說明書。

球磨機型號	GKQM1570	GKQM1830	GKQM2200	GKQM2400	GKQM2600
球磨機功率kW	75	160	245	320	560
分級機型號	1臺 FL360	1臺 FL450	1臺 ITC3	1臺 ITC4	1臺 ITC5
分級機功率kW	48	73.5	105	120	197
輸送包裝功率kW	5	11	11	11	22
空壓機功率kW	7.5	11	15	15	22
D90-92:45μm產能t/h	1.0	2.0	3.0	4.5	6.7
D90-92:15μm產能t/h	0.5	1.0	1.6	2.7	3.4
D90-92:10μm產能t/h	0.35	0.75	1.0	1.5
